Описание
Крепление двух трубопроводов к стене – разновидность крепежных опорных конструкций для труб общего и специального назначения.
Характеристики

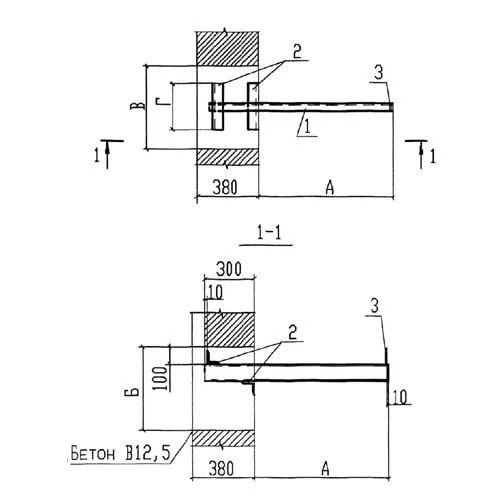

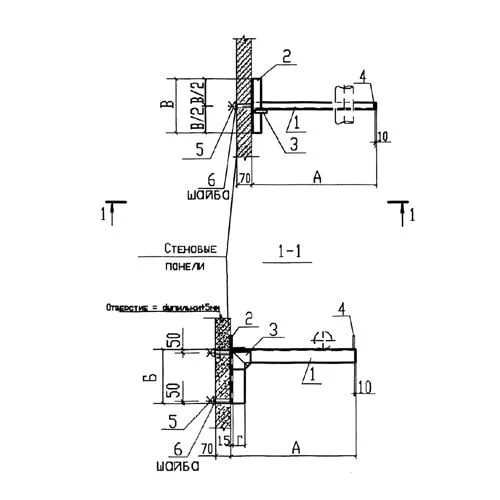

Относится к жестким типам крепежных подвесок по ОСТ 0312.36. Состоит из кронштейна, двух хомутов, тяг, опорной конструкции (оцинкованный уголок с поперечной балкой). Опорная конструкция соединяется со стеной при помощи кронштейна. Хомуты фиксируют положение трубы и ограничивают их смещения. Марки исходного сырья: сталь 3, сталь 20, 09Г2С и пр. Способ производства: горячий прокат, ковка, штамповки, сварки. Тип рабочей среды: газ, пар, вода, агрессивные вещества, химические реагенты, теплоноситель. Тип дополнительной обработки: грунтовка (двухслойная эмаль ХВ-16), цинкование (термодиффузионное цинкование, горячее цинкование), цинкосодержащие эмали, эпоксидные смолы, антикоррозийные покрытия. Основная функция: профилактика порывов на теплотрассе, деформаций магистралей и трубопроводных систем, вызванных скачками температуры и давления, ударными и вибрационными нагрузками, защита от гидравлических перегрузок.
Технические параметры:
- Масса изделия: от 4кг до 12.8 кг
- Тип трубопровода: горизонтальный
- Диаметр трубы: от 18 мм до 157мм
- Внутренний диаметр тяги: от 10 мм до 16мм
- Высота тяги: от 220 мм до 330 мм
- Внутренний диаметр тяги: от 10мм до 16 мм
- Общая длина опорной консоли: от 414 мм до 764 мм
- Серия: от 0312.36.00.000 до 0312.36.00.000-10
- Допустимая нагрузка: 91 кгс
- Температура рабочей среды: до +250С
- Давление рабочей среды: до 25МПа
Преимущества использования крепления двух трубопроводов к стене: взаимозаменяемость деталей, быстрый ремонт без разбора всей системы, механическая прочность, высокий модуль упругости, долговечность, высокая несущая способность, защита от коррозии и повреждения поверхности, способность равномерно распределить веса между трубой и несущей конструкцией; увеличение срока эксплуатации трубопровода, компенсация нагрузок (динамических и вибрационных), простота и надежность конструкции.
Применение
Крепление двух трубопроводов к стене используют для жесткой фиксации труб общего и специального назначения, проложенных в неспосредственной близости от стены, в нефтегазовой отрасли, на теплосетях, инженерных сетях.
